FOTOSTANDarD

Fotografische Erfassung und Vergleich der Instrumente
Im Fotomodul von IDA kann man Instrumentenfotos selbst erfassen, Fotos von importierten Instrumenten ansehen und Fotokategorien zwischen Instrumenten vergleichen.
Das Fotoarchiv verfügt über konfigurierbare Kategorien für Vergleichsansichten von Instrumenten.

GESAMTANSICHT BODEN

ANSICHT DECKE

ANSICHT BODEN

F-LOCH BASSSEITE, 18 GRAD GEDREHT

SCHNECKE, VORDERANSICHT

SCHNECKE, RÜCKANSICHT

SCHNECKE, SEITENANSICHT BASSSEITE

SCHNECKE, SEITENANSICHT SOPRANSEITE

SCHNECKE, VORN BASSSEITE

SCHNECKE, VORN SOPRANSEITE

SCHNECKE, HINTEN BASSSEITE

SCHNECKE, HINTEN SOPRANSEITE

SCHNECKE, DRAUFSICHT

WÖLBUNG, DECKE

WÖLBUNG, BODEN

ZETTEL

BRANDSTEMPEL, INNEN

BRANDSTEMPEL, AUSSEN

EINLAGE

UNTERSATTEL

BEARBEITUNGSSPUREN, ZARGE INNEN

STEG

HALSSTOCK, INNEN

HALSSTOCK, AUSSEN

KONTUR, BODEN

KONTUR, schnecke

GESAMTANSICHT DECKEGesamtansicht BODENDECKENANSICHTBODENANSICHTF-LOCH BASSSEITESCHNECKE DRAUFSICHTschnecke vorderansichtschnecke rückansichtschnecke seitenansicht bassseiteschnecke seitenansicht sopranseiteschnecke vorn bassseiteschnecke vorn sopranseiteschnecke hinten bassseiteschnecke hinten sopranseitewölbung deckewölbung bodenzettelbrandstempel innenbrandstempel ausseneinlage untersattelbearbeitungsspuren zarge innenhalsstock innenhalsstock aussenoriginalhals seitlichzäpfchenstegbodeninnenansichtdeckeninnenansichtkorpus offenreparaturzettelbestandteiledendrosonstigeskontur bodenkontur schneckereparaturenschriftstücke
Beschreibung und Anleitung für Violinenfotos nach Ekkard Seidl
"Für die Aufnahmen verwende ich eine Kamera mit Vollformatsensor, dadurch entspricht die Brennweite vom Objektiv dem tatsächlichen Wert. Aus dem Rohdatenformat (RAW) wird ein TIFF-Format erstellt. Zuerst wird das Motiv gerade ausgerichtet, die Größe kalibriert, dann die Farbe abgestimmt und freigestellt."

Aufnahmen mit Saiten, Abstand vom Objekt zur Filmebene ca. 2,5 Meter, Brennweite 70-200mm

Schnecke Seitenansicht Bassseite, VERTIKAL ZUR FILMEBENE,3 GRAD GEKIPPT, WIRBEL STEHT NICHT ÜBER DEN RAND

Schnecke gedreht 45 Grad, vertikal zur Filmebene, 3 Grad gekippt, A-Wirbel aus Schneckenwindung drehenD

Wölbung Decke, Mittelfuge parallel zur Filmebene, Randebene jeweils vertikal zur Bass- und Sopranseite

Aufnahmen ohne Saiten   Makroobjektiv 180mm

Gesamtansicht Boden, Randebene parallel zur Filmebene

ANSICHT DECKE, RANDEBENE PARALLEL ZUR FILMEBENE

F-Loch Bassseite, 18 Grad gedreht

halsstock aussen, 45 grad, von oben zur zarge

brandstempel innen, objektiv 17-35mm mit zwischenring

halsstock innen, arbeitsspuren mit zargen, objektiv 35-70mm mit technoskopvorsatz

Brandstempel aussen

Schnecke draufsicht, ohne wirbel

einlage, lupenobjektiv 20-fach vergrößert

untersattel, zarge parallel zur filmebene, ohne knöpfchen

steg, parallel zur filmebene

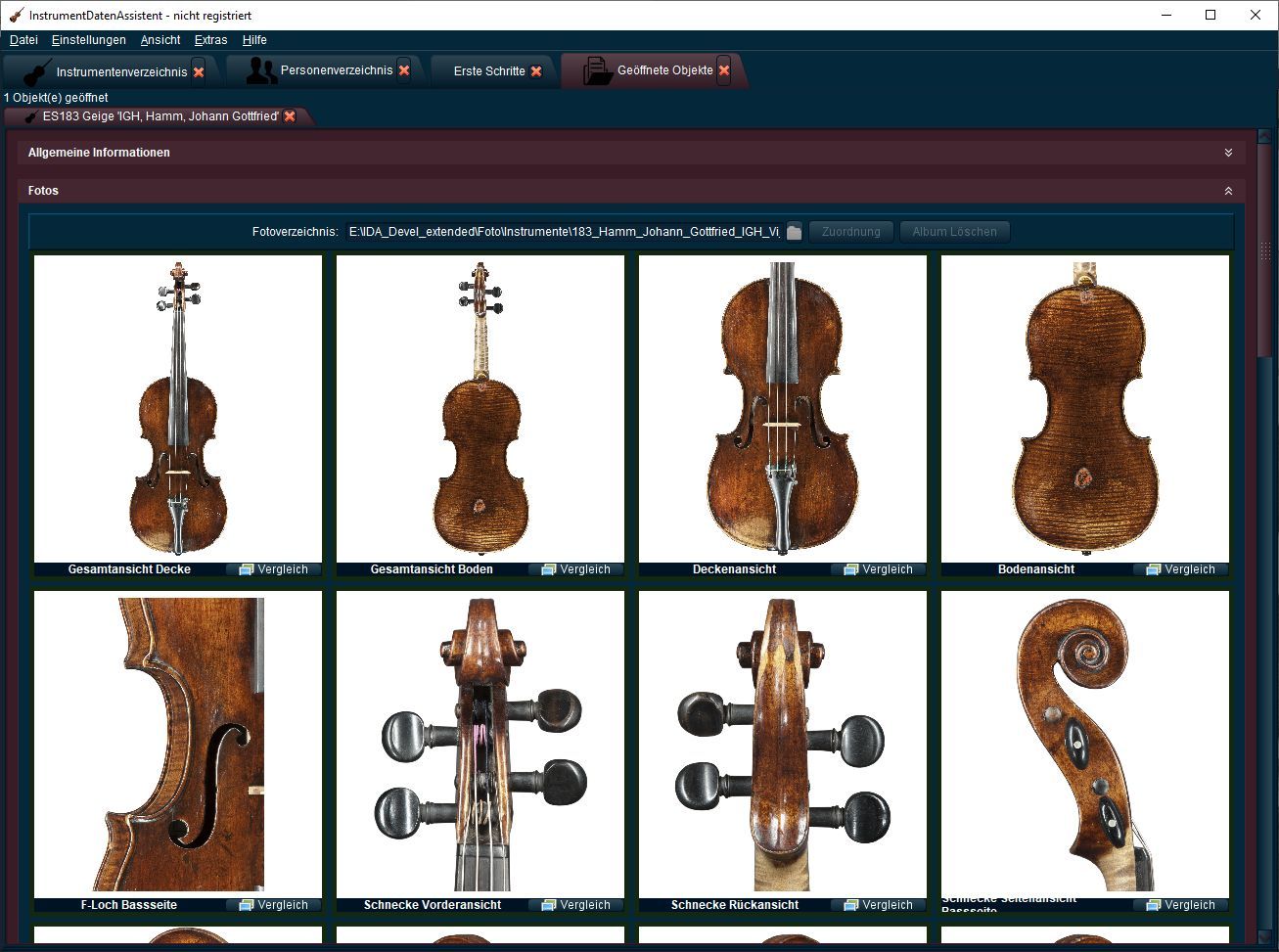

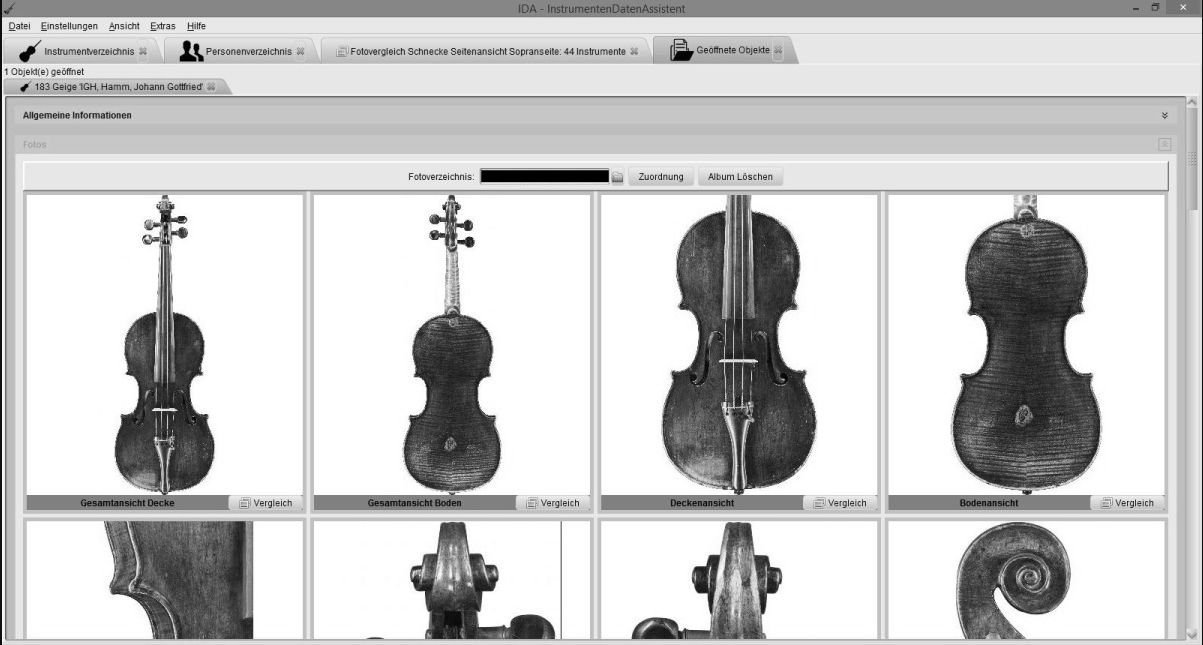

fotoarchiv

vergleichsansichten

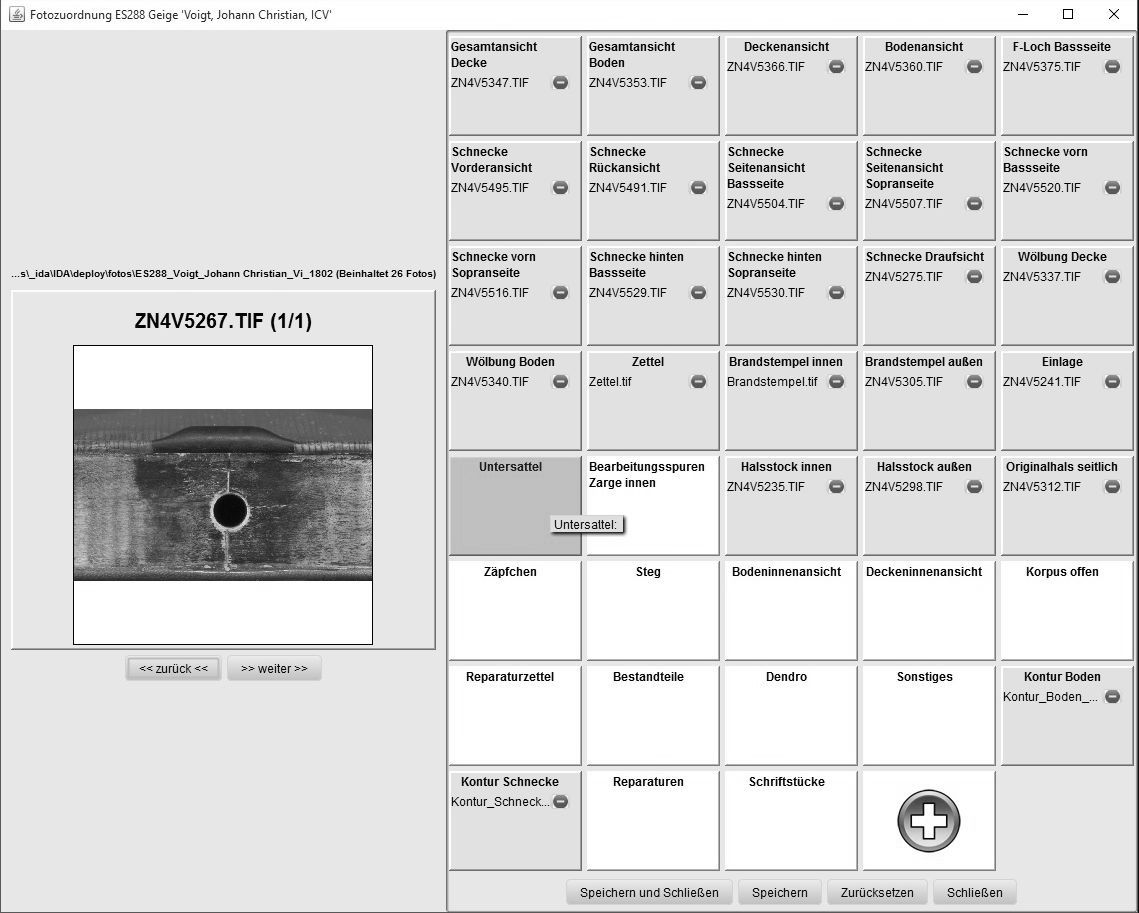

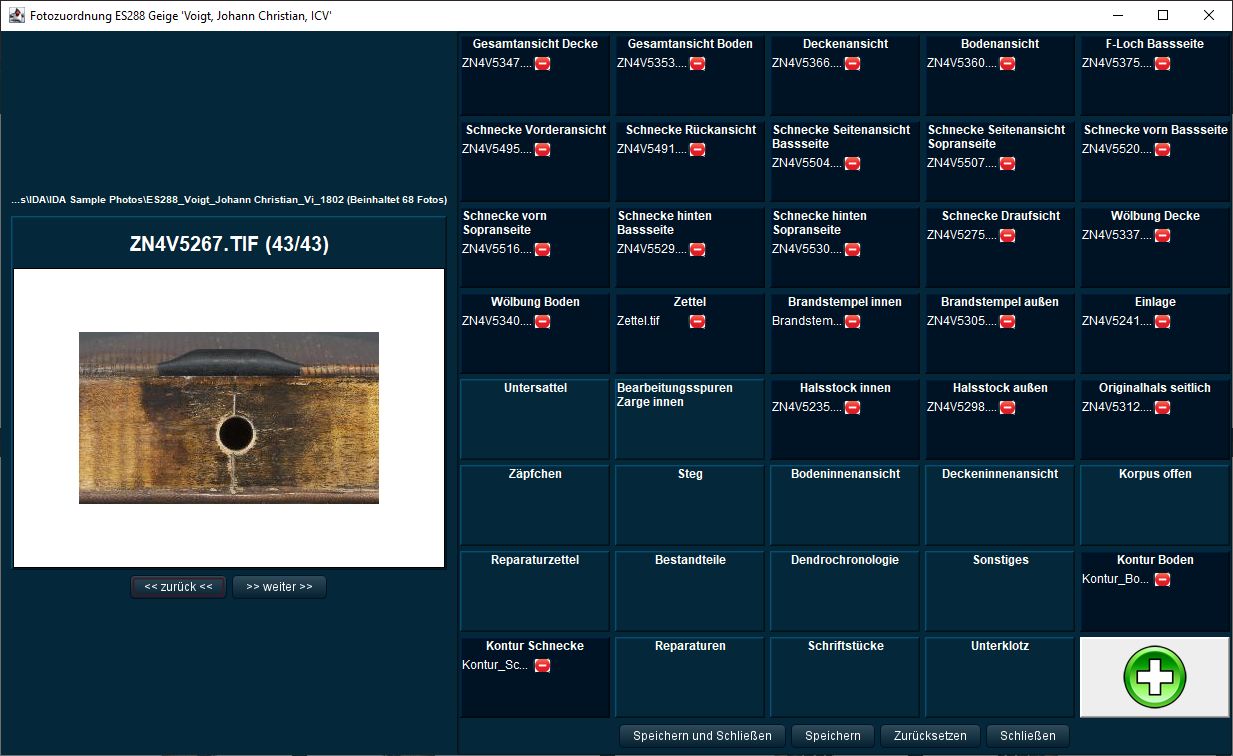

IDA für Streichinstrumente bietet derzeit 38 konfigurierte Fotokategorien. Jedem Instrument können in diesen oder weiteren benutzerdefinierten Kategorien jeweils beliebig viele Fotos zugeordnet werden. Meist reicht ein Foto pro Kategorie. Natürlich können auch Kategorien ungenutzt bleiben.

kategorien

‍IDA lädt dabei die meist großen Fotodateien nicht als Kopie in seine Datenbank, sondern speichert zusammen mit einer Miniaturansicht relative und absolute Pfade zu den Originaldateien auf den diversen Datenträgern (intern, extern, Netzlaufwerk). Unterstützt werden die Bildformate BMP, JPG, GIF, PNG und TIFF. Übersteigt die Bildgröße regelmäßig 100 MB, steigen natürlich bei erstmaligem Öffnen zur Erstellung der Miniaturansicht die Anforderungen von IDA an den Arbeitsspeicher.

Seitens der Software steht aber der Verarbeitung beliebig vieler und hochauflösender Fotodaten nichts im Wege. Derzeit müssen dazu alle Fotodateien eines Instruments gemeinsam in einem Ordner gespeichert sein, so dass IDA leicht den Überblick behält, wenn dort neue Fotos auftauchen oder bereits verlinkte aktualisiert werden.

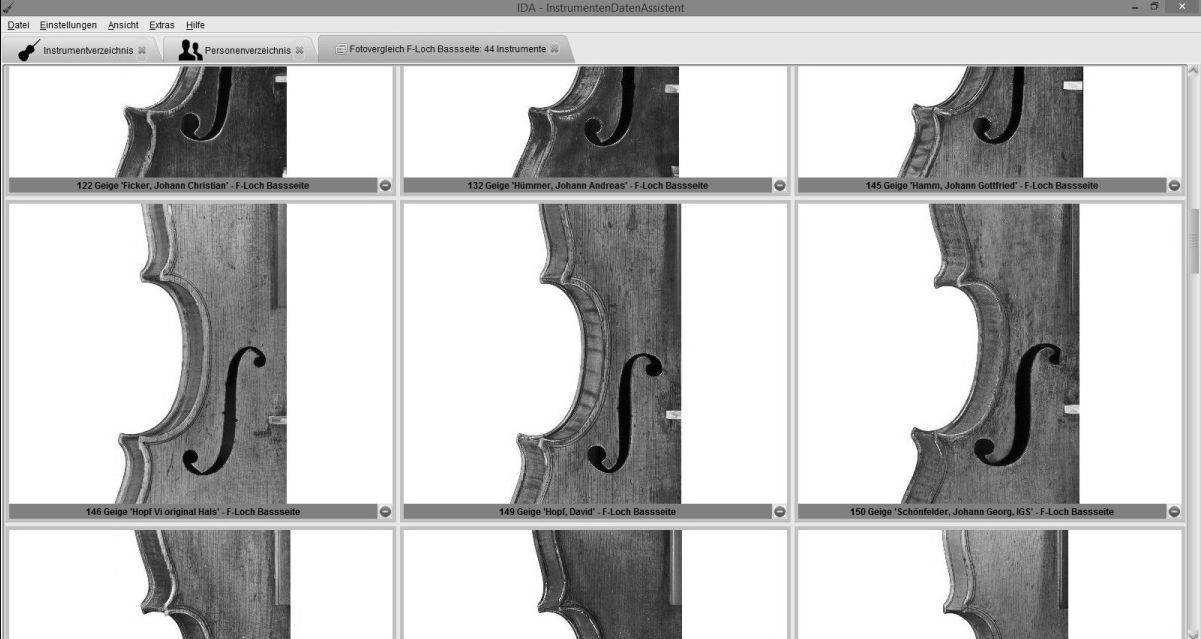

Anhand der so einer Kategorie zugeordneten Fotos können in IDA Vergleichsansichten zwischen den Instrumenten erstellt werden. Diese sind umso nützlicher, je mehr die jeweilige Fotografie eines Instruments in einer bestimmten Kategorie auch in Abstand, Winkel, Qualität, Belichtung, Nachbearbeitung etc. der Fotografie eines anderen Instruments entspricht. Deshalb haben wir genau beschrieben, wie wir viele tausend Fotos von hunderten Instrumenten aufgenommen haben. Somit entsteht in der Gesamtdatenbank von IDA eine ideale Fotobibliothek mit gemeinsamem Standard. Mit IDA erhalten Sie ein Import/Export-Modul zum Austausch/Verkauf von IDA-Daten an andere Interessenten.

video einblick in die IDA-software
